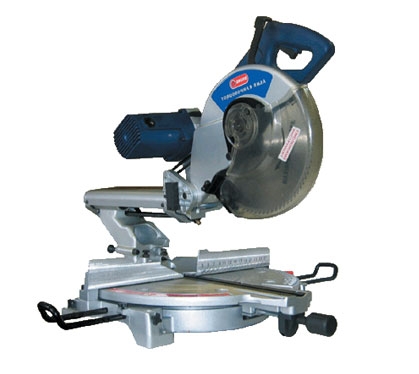

1.1. Пила торцовочная по дереву общего назначения ПТД-1,8-305 Р предназначена для распила заготовок из мягких и твердых пород древесины под прямым, заданным косым углом до 45 ° , под наклоном от 0 ° до 45 ° влево и комбинированного распила, при котором распил происходит под косым и наклонным углами.
1.2. Пила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35 ° С до минус 15 ° С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами и номинальной частотой вращения не менее 6000 об/мин.
Комплект поставки
№ | Наименование | Кол-во шт. | Примечание |
1. | Пила ПТД-1,8-305 Р | 1 | |
2. | Пильный диск | 1 | Установлен на изделии |
3. | Упор торцевой | 1 | |
4. | Горизонтальный зажим | 1 | |
5. | Удлинитель стола | 2 | |
6. | Пылесборник | 1 | |
7. | Шланг | 3 | |
8. | Тройник | 1 | |
9. | Уголок | 2 | |
10. | Патрубок | 1 | |
11. | Втулка переходная | 1 | |
12. | Ключ гаечный | 1 | Установлен на рукоятке |
13. | Руководство по эксплуатации, экз. | 1 | |
14. | Упаковка | 1 | |
Технические характеристики
№ | Наименование параметра | Значение |
1. | Номинальная потребляемая мощность, Вт | 1800 |
2. | Напряжение питающей сети, В | 220 ± 10% |
3. | Частота тока, Гц | 50 ± 5% |
4. | Номинальная частота вращения шпинделя на холостом ходу, об/мин | 4200 |
5. | Размеры пильного диска ( ? нар. х ? пос. х В), мм | 305 х 30 х 2,8 |
6. | Регулировка угла скоса влево/вправо, град | 0 ? 45 |
7. | Регулировка угла наклона пильного диска влево, град | 0 ? 45 |
8. | Тип электродвигателя | коллекторный |
9. | Передача вращения пильного диска | ременная |
10. | Класс пилы | II |
11. | Габаритные размеры, мм, не более длина, ширина, высота | 600, 900, 700 |
12. | Масса, кг, не более | 31 |
Максимальные пильные возможности пилы
№ | Вид распила | Углы распила | max А х В (высота х ширина), мм |
1. | Поперечный | 90 ° х 90 ° | 102 х 310 |
2. | С наклоном | 45 ° х 90 ° | 65 х 310 |
3. | Под углом (левый и правый) | 90 ° х 45 ° | 102 х 215 |
4. | Комбинированный | 45 ° х 45 ° | 65 х 215 |
