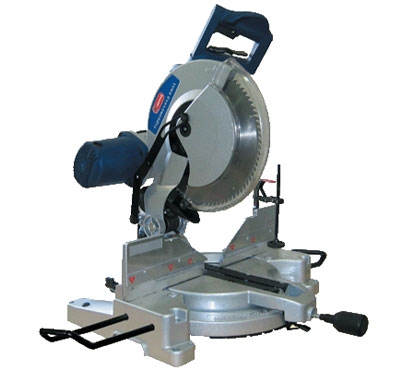

1.1. Пила торцовочная по дереву общего назначения ПТД-1,8-305 предназначена для распила заготовок из мягких и твердых пород древесины под прямым, заданным косым углом до 45 ° , под наклоном от 0 ° до 45 ° влево, вправо и комбинированного распила, при котором распил происходит под косым и наклонным углами.
1.2. Пила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35 ° С до минус 15 ° С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами и номинальной частотой вращения не менее 6000 об/мин.
Комплект поставки
| № | Наименование | Кол-во шт. | Примечание |
| 1. | Пила ПТД-1,8-305 | 1 | |
| 2. | Пильный диск | 1 | Установлен на изделии |
| 3. | Горизонтальный зажим | 1 | |
| 4. | Удлинитель стола | 2 | |
| 5. | Пылесборник | 1 | |
| 6. | Патрубок | 1 | |
| 7. | Фланец | 1 | |
| 8. | Ремень | 1 | |
| 9. | Опора - ролик | 1 | |
| 10. | Торцевой упор | 1 | |
| 11. | Пластина прижимная | 1 | |
| 12. | Ключ гаечный S 13 | 1 | |
| 13. | Руководство по эксплуатации, экз. | 1 | |
| 14. | Упаковка | 1 | |
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1800 |
| 2. | Напряжение питающей сети, В | 220 ± 10% |
| 3. | Частота тока, Гц | 50 ± 5% |
| 4. | Номинальная частота вращения шпинделя на холостом ходу, об/мин | 4000 |
| 5. | Размеры пильного диска ( ? нар. х ? пос. х В), мм | 305 х 32 х 2,8 |
| 6. | Регулировка угла скоса влево/вправо, град | 0 ? 45 |
| 7. | Регулировка угла наклона пильного диска влево/вправо, град | 0 ? 45 |
| 8. | Тип электродвигателя | коллекторный |
| 9. | Передача вращения пильного диска | ременная |
| 10. | Класс пилы | II |
| 11. | Габаритные размеры, мм, не более длина, ширина, высота | 530, 680, 670 |
| 12. | Масса, кг, не более | 18 |
Максимальные пильные возможности пилы
| № | Вид распила | Углы распила | max А х В (высота х ширина), мм |
| 1. | Поперечный | 90 ° х 90 ° | 98 х 200 |
| 2. | С наклоном (левый и правый) | 45 ° х 90 ° | 70 х 200 |
| 3. | Под углом (левый и правый) | 90 ° х 45 ° | 98 х 140 |
| 4. | Комбинированный | 45 ° х 45 ° | 70 х 140 |
