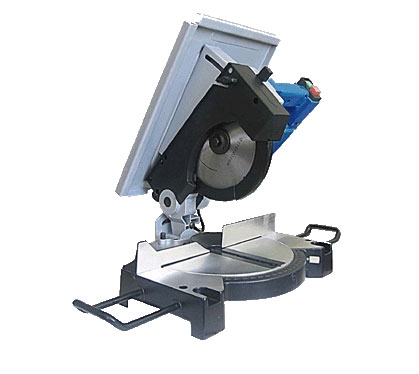

1.1. Пила торцовочная по дереву бытового применения ПТД-1,3-210 КС предназначена для распила заготовок из мягких и твердых пород древесины под прямым, заданным косым углом до 45°, под наклоном от 0° до 45° влево и комбинированного распила, при котором распил происходит под косым и наклонным углами. Конструкция пилы предусматривает два варианта работы пильным диском - на верхнем рабочем столе и нижнем. Верхний рабочий стол предназначен для продольного и поперечного распила древесины (в этом режиме при использовании специально предназначенных пильных дисков можно производить распиловку ламинированных панелей, пластика, алюминиевого профиля и других подобных материалов).
1.2. Пила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами и номинальной частотой вращения не менее 5000 об/мин.
Комплект поставки
№ | Наименование | Кол-во | Примечание |
1. | Пила ПТД-1,3-210 КС | 1 | |
2. | Пильный диск | 1 | Установлен на изделии |
3. | Патрубок для подключения пылесоса | 1 | |
4. | Удлинитель стола | 2 | |
5. | Угловая опора в сборе | 1 | Может поставляться в полуразобранном виде |
6. | Толкатель | 1 | |
7. | Ключ рожковый | 1 | |
8. | Ключ шестигранный торцевой | 1 | |
9. | Ключ шестигранный | 1 | |
10. | Руководство по эксплуатации | 1 | |
11. | Упаковка | 1 | |
Технические характеристики
№ | Наименование параметра | Значение |
1. | Номинальная потребляемая мощность, Вт | 1300 |
2. | Напряжение питающей сети, В | 220±10% |
3. | Частота тока, Гц | 50±5% |
4. | Номинальная частота вращения шпинделя на холостом ходу, об/мин | 4800 |
5. | Размеры пильного диска (Æнар. х Æпос. х В), мм | 210 х 30 х 2,8 |
6. | Регулировка угла скоса влево/вправо, град | 0 ¸ 45 |
7. | Регулировка угла наклона пильного диска влево, град | 0 ¸ 45 |
8. | Максимальная глубина пропила , мм | 55 |
9. | Максимальная ширина отрезаемой части заготовки, мм | 120 |
| Максимальная глубина продольного пиления, мм | 33 |
10. | Тип электродвигателя | коллекторный |
11. | Класс пилы | II |
12. | Габаритные размеры, мм, не более длина, ширина, высота | 400, 360, 460 |
13. | Масса, кг, не более | 12 |
