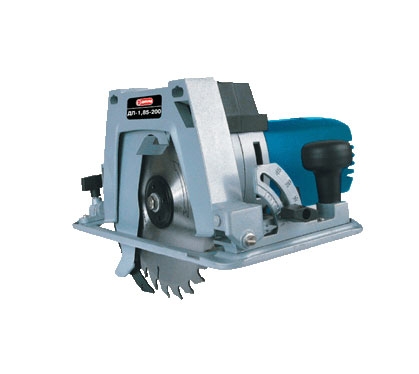

1.1. Пила ручная электрическая дисковая ДП-1,85-200 предназначена для распиловки древесины, древесно-стружечных плит в бытовых условиях. При работе пильным диском с пластинками из твердого сплава, электропила может быть использована для распиловки цементно-стружечных плит, фосфогипса и газонаполненного бетона.
1.2. Электропила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
1.3. В качестве рабочего инструмента используются пильные диски (наружный Æ 200 мм, толщина 2 мм) с твердосплавными пластинами и пильные диски ГОСТ 980-80 с наружными Æ 200 и толщиной до 2 мм включительно.
1.5. В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации электропилы, от соблюдения которых зависит надежная работа изделия.
Комплект поставки
| № | Наименование | Кол-во | Примечание |
| 1. | Электропила, шт | 1 | |
| 2. | Линейка с боковой направляющей, шт. | 1 | |
| 3. | Пильный диск, шт. | 1 | |
| 4. | Струпцина | 2 | |
| 5. | Щетки | 2 | |
| 6. | Ключ | 2 | |
| 7. | Патрубок
Шуруп
Шайба | 1
1
1 | Комплект деталей для подключения пылесоса |
| 8. | Руководство по эксплуатации, экз. | 1 | |
| 9. | Упаковка, шт | 1 | |
Технические характеристики
№
п/п | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1850 |
| 2. | Напряжение, В | 220±10% |
| 3. | Частота, Гц | 50±5% |
| 4. | Номинальная частота вращения рабочего шпинделя на холостом ходу, об/мин. | 6000 |
| 5. | Наибольшая глубина пропила, мм | 65 |
| 6. | Угол наклона пильного диска, град | 0 ¸ 45 |
| 7. | Максимальная толщина пильного диска, мм | 2 |
| 8. | Диаметр посадочного отверстия пильного диска, мм | 30 или 32 |
| 9. | Диаметр пильного диска, мм | 200 |
| 10. | Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| 11. | Тип электродвигателя | однофазный, коллекторный |
| 12. | Класс электропилы | II (с двойной электрической изоляцией) |
| 13. | Габаритные размеры, мм, не более
длина, ширина, высота | 350, 285, 220 |
| 14. | Масса (без шнура питания и линейки), кг,
не более | 6,5 |
| Срок службы, лет, не менее | 5 |
