1.1. Перфоратор ручной электрический ПРЭ-5 относится к изделиям бытового назначения и предназначен для работы в ударно-вращательном, вращательном и ударном режимах.
1.1.1. Ударно-вращательный режим предназначен для образования отверстий в бетоне, кирпиче и других строительных материалах.
1.1.2. Вращательный режим предназначен для сверления отверстий в металле, пластмассе и дереве.
1.1.3. Ударный режим предназначен для образования пазов в кирпиче, древесине и для рубки металлов.
1.1.4. Перфоратор является реверсивным изделием, что позволяет изменять направление вращения рабочего шпинделя и расширяет его функциональные возможности.
1.2 Перфоратор предназначен для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69.
1.3. Перфоратор предназначен для работы в следующих условиях эксплуатации:
-
среда, окружающая перфоратор - невзрывоопасная;
-
отсутствие капель и брызг;
-
температура окружающего воздуха от минус 15°С до плюс 35°С;
1.4. Хранить перфоратор рекомендуется в сухом, отапливаемом и вентилируемом помещении.
1.5. В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации перфоратора, от соблюдения которых зависит надежная работа изделия.
Технические характеристики
|
|
|
|
| № | Наименование показателей | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 900 |
| 2. | Напряжение питающей сети, В | 220 ±10% |
| 3. | Частота тока питающей сети, Гц | 50± 5% |
| 4. | Максимальный диаметр сверления отверстий, мм
бетон
металл
дерево |
26
13
30 |
| 5. | Система зажима рабочего инструмента | SDS-plus |
| 6. | Номинальная скорость рабочего шпинделя
на холостом ходу, об/мин. | 800 |
| 7. | Номинальное число ударов, уд/мин. | 4500 |
| 8. | Направление вращения рабочего шпинделя | вправо/влево |
| 9. | Тип электродвигателя | однофазный,
коллекторный
с двойной изоляцией |
| 10. | Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| 11. | Класс перфоратора по ГОСТ 12.2.013.0-91 | II |
| 12. | Масса, кг, не более (без дополнительной рукоятки, шнура питания, патрона) | 2,9 |
| 13. | Габаритные размеры, мм, не более (без дополнительной рукоятки, шнура питания, патрона) | 360х85х280 |
| 14. | Энергия удара, Дж | 3,2 |
| 15. | Срок службы, лет, не менее | 5 |
Комплект поставки
|
|
|
|
| № | Наименование | Кол-во |

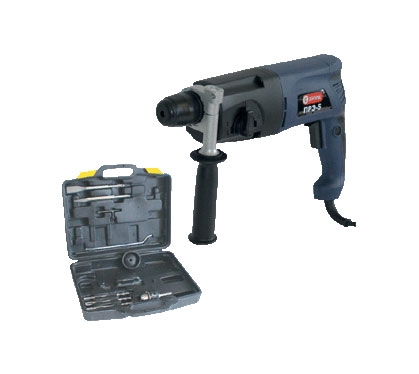

| 1. | Перфоратор ручной электрический ПРЭ-5 | 1 |
| 2. | Патрон сверлильный Æ 1,5-13 резьбовой ½”-20UNF с ключом | 1 |
| 3. | Переходник к сверлильному патрону | 1 |
| 4. | Винт М5LHх35 | 1 |
| 5. | Дополнительная рукоятка | 1 |
| 6. | Глубиномер | 1 |
| 7. | Буры с хвостовиком типа SDS-plus
Æ 8 мм
Æ 10 мм
Æ 12 мм |
1
1
1 |
| 8. | Зубило плоское | 1 |
| 9. | Зубило пикообразное | 1 |
| 10. | Кольцо пылезащитное | 1 |
| 11. | Щетки | 2 |
| 12. | Руководство по эксплуатации | 1 |
| 13. | Упаковка | 1 |
