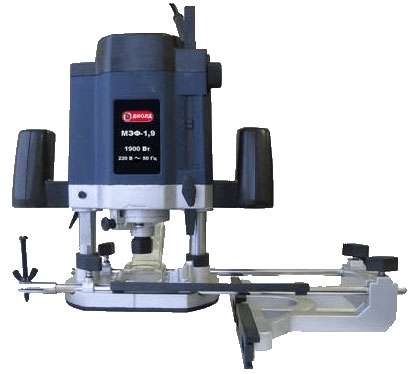

1.1. Машина фрезерная электрическая МЭФ-1,9 предназначена для фрезерной обработки древесины (снятие фаски, получение различных профилей, калевки – т.е. фигурная обработка кромки и т.д.) в бытовых и аналогичных условиях.
1.2. Машина предназначена для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С.
1.3. Рабочим инструментом являются фрезы с размером хвостовика Æ8 мм и Æ12 мм.
Комплект поставки
|
|
|
|
|
| № | Наименование | Кол. | Примечание |
| 1. | Машина | 1 | |
| 2. | Стержень | 2 | |
| 3. | Кронштейн в сборе | 1 | |
| 4. | Направляющее лекало | 1 | |
| 5. | Пылесборник | 1 | |
| 6. | Центр в сборе | 1 | |
| 7. | Ключ | 1 | |
| 8. | Зажимная цанга Æ 8 и Æ 12 | 2 | одна установлена на шпинделе |
| 9. | Фреза | 3 | |
| 10. | Винт М4 х 25 | 2 | |
| 11. | Гайка М 4 | 2 | |
| 12. | Линейка | 1 | |
| 13. | Ролик опорный в сборе | 1 | |
| 14. | Щетки | 2 | |
| 15. | Руководство по эксплуатации | 1 | |
| 16. | Упаковка (кейс) | 1 | |
Технические характеристики
|
|
|
|
|
| № | Наименование параметра | Значение |
| 1 | Номинальная потребляемая мощность, Вт | 1900 |
| 2 | Напряжение питающей сети, В | 220±10% |
| 3 | Частота питающей сети, Гц | 50±5% |
| 4 | Частота вращения шпинделя на холостом ходу, об/мин, | 0 ¸ 21000 |
| 5 | Ход шпинделя, мм | 0 ¸ 70 |
| 6 | Диаметр зажимной цанги, не более, мм | 12 |
| 7 | Диаметр фрезы, не более, мм | 40 |
| 8 | Масса (без шнура, кронштейна) кг, не более | 5 |
| 9 | Тип электродвигателя | коллекторный |
| 10 | Класс машины по ГОСТ 12.2.013.0-91 | II |
| 11 | Габаритные размеры, мм, не более
длина х ширина х высота |
300 х 150 х 380 |
