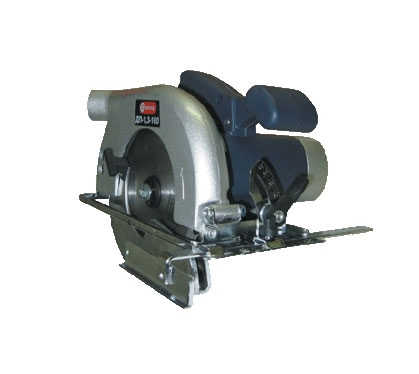

1.1. Пила ручная электрическая дисковая ДП-1,3-160 предназначена для распиловки древесины, древесно-стружечных плит в бытовых условиях.
1.2. Электропила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами Æ 160х20х2,8, а также могут использоваться пильные диски с размерами Æ 160х20 и толщиной до 2 мм. включительно по ГОСТ 980-80.
1.4. В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации электропилы, от соблюдения которых зависит надежная работа изделия.
Комплект поставки
| № | Наименование | Кол-во | Примечание |
| 1. | Пила ручная электрическая дисковая ДП-1,3-160 | 1 | |
| 2. | Руководство по эксплуатации | 1 | |
| 3. | Линейка с боковой направляющей | 1 | |
| 4. | Пильный диск с твердосплавными пластинами | 1 | Установлен на электропиле |
| 5. | Упаковка | 1 | |
| 6. | Щетки | 2 | |
| 7. | Ключ рожковый | 1 | |
| 8. | Ключ накидной | 1 | |
Технические характеристики
№
п/п | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1300 |
| 2. | Номинальное напряжение, В | 220±10% |
| 3. | Номинальная частота, Гц | 50±5% |
| 4. | Номинальная частота вращения рабочего шпинделя на холостом ходу, об/мин. | 4500 |
| 5. | Наибольшая глубина пропила при 90°, мм | 52 |
| 6. | Угол наклона пильного диска, градусы | 0 ¸ 45 |
| 7. | Максимальная толщина пильного диска, мм | 2 |
| 8. | Диаметр посадочного отверстия пильного диска, мм | 20 |
| 9. | Диаметр пильного диска, мм | 160 |
| 10. | Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| 11. | Тип электродвигателя | однофазный,
коллекторный |
| 12. | Класс электропилы | II (с двойной электрической изоляцией) |
| 13. | Габаритные размеры, мм, не более
длина
ширина
высота |
270
230
200 |
| 14. | Масса (без шнура питания и линейки), кг, не более | 3,3 |
| Срок службы, лет, не менее | 5 |
