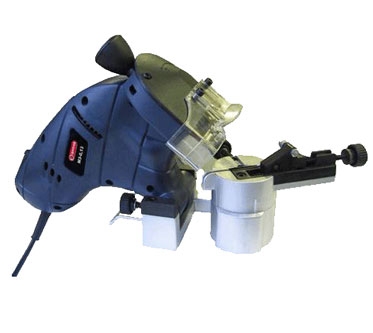

1.1. Машина для заточки цепи МЗ-0,13 предназначена для заточки строгающих звеньев (резцов) пильной цепи. Величина угла заточки в плане составляет ±30° от направления движения цепи.
1.2. Машина предназначена для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С.
1.3. В качестве рабочего инструмента используются заточные круги с рабочей частотой вращения не менее 3000 об/мин и номинальным диаметром 100 мм.
Комплект поставки
| № | Наименование | Количество | Примечание |
| 1. | Машина | 1 | |
| 2. | Ключ рожковый (S14) | 1 | |
| 3. | Ключ торцевой | 1 | |
| 4. | Ключ шестигранный | 2 | |
| 5. | Щетки | 2 | |
| 6. | Комплект для монтажа машины:
|
2
2
2 |
|
| 7. | Руководство по эксплуатации | 1 | |
| | Упаковка | 1 | |
Технические характеристики
| Наименование параметра | Значение параметра |
| Номинальная частота вращения шпинделя на холостом ходу, об/мин | 2500 |
| Номинальная потребляемая мощность, Вт | 130 |
| Напряжение питающей сети, В | 220±10% |
| Частота питающей сети, Гц | 50±5% |
| Тип электродвигателя | однофазный, коллекторный |
| Номинальный режим работы | продолжительный |
| Класс машины по ГОСТ Р МЭК 1029-1-94 | II |
Габаритные размеры, мм, не более
длина х ширина х высота |
420 х 200 х 220 |
| Масса без шнура, кг, не более | 2 |
Номинальные размеры заточного круга, мм
Æнар х Æпос х В |
100 х 10 х 3,5 |
| Угол заточки резца в плане | ±30° |
