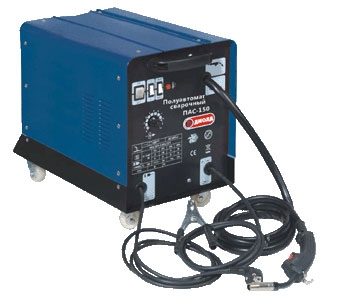

1.1. Полуавтомат сварочный ПАС-150 бытового и аналогичного назначения предназначен для дуговой сварки изделий из малоуглеродистых и низколегированных сталей толщиной от 0,8 до 4 мм сплошными и прерывистыми швами, расположенными в различных пространственных положениях. Аппарат также используется для приварки листов электродуговыми точками.
1.2. Сварка осуществляется на постоянном токе плавящимся электродом - стальной сварочной проволокой диаметром 0,6:0,8 мм в среде защитного газа, а также самозащитной или активированной порошковой проволокой тех же диаметров.
1.3. Аппарат изготавливается в климатическом исполнении У3.1 и предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от плюс 40°С до минус 10°С с относительной влажностью не более 80% при температуре плюс 20°С.
1.4. В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации аппарата, от соблюдения которых зависит его надежная работа.
Внимание! К работе с аппаратом допускаются только лица достигшие совершеннолетнего возраста, обученные приемам и методам работы с аппаратом.
Помните, что неумелое обращение с аппаратом и использование его не по назначению может привести к получению серьезных травм, создающих угрозу для жизни.
Комплект поставки
№ | Наименование | Кол. | Примечание |
1. | Полуавтомат сварочный ПАС-150 | 1 |
|
2. | Проволока сварочная (катушка) | 1 |
|
3. | Подающий ролик | 2 | 1 установлен в изделии |
4. | Наконечник | 2 | 1 установлен в изделии |
5. | Сопло | 2 | 1 установлено в изделии |
6. | Маска с защитным стеклом и ручкой | 1 | Комплект |
7. | Щетка металлическая | 1 |
|
8. | Руководство по эксплуатации | 1 |
|
9. | Упаковка | 1 |
|
Технические характеристики
№ | Наименование параметра | Значение |
1. | Напряжение питающей сети, В | 220+10% |
2. | Частота питающей сети, Гц | 50+5% |
3. | Номинальная потребляемая мощность, кВт | 5,2 |
4. | Пределы регулирования сварочного тока, А | 40 - 140 |
5. | Режим работы | Повторно-кратковременный |
6. | Режим работы при различных значениях сварочного тока к стандартному 10 минутному циклу (ПВ*) | См. таблицу на лицевой панели аппарата |
7. | Продолжительность работы в режиме сварки при максимальном сварочном токе, секунды | 60 |
8. | Диаметр электродной проволоки, мм | 0,6 ¸ 0,8 |
9. | Скорость подачи электродной проволоки, м/мин | 0 ¸ 10 |
ПВ* - это процентное отношение времени горения дуги к стандартному 10 минутному циклу. В таблице на лицевой панели значение ПВ соответствует обозначению Х%
Например: Х=40% означает, что 4 минут работы и обязательно 6 минуты перерыв при соответствующих значениях сварочного тока.
