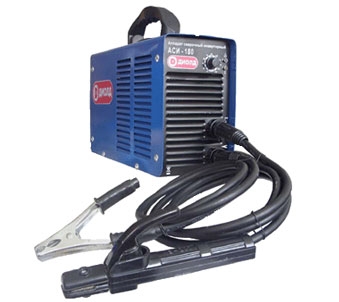

1.1. Аппарат сварочный инверторный АСИ-180 относится к устройству электросварочному бытового применения и предназначен для неразъемного соединения металлических частей с помощью электрической дуги, возникающей между электродом и свариваемым материалом. Аппарат обеспечивает сварку стали от 1 мм до 5 мм штучным электродом диаметром от 2 мм до 5мм.
1.2. Аппарат предназначен для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 10°С.
1.3. В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации аппарата, от соблюдения которых зависит надежная работа изделия.
Внимание! К работе с аппаратом допускаются только лица достигшие совершеннолетнего возраста, обученные приемам и методам работы с аппаратом.
Помните, что неумелое обращение с аппаратом и использование его не по назначению может привести к получению серьезных травм, создающих угрозу для жизни.
1.4. По способу защиты человека от поражения электрическим током аппарат относится к электротехническому изделию I класса.
Комплект поставки
№ | Наименование | Количество | Примечание |
1. | Аппарат АСИ-180 | 1 |
|
2 | Щетка металлическая | 1 |
|
3 | Маска с защитным стеклом и ручкой | 1 | Комплект |
4 | Руководство по эксплуатации | 1 |
|
5 | Адреса гарантийных мастерских по ремонту | 1 |
|
6 | Упаковка | 1 |
|
Технические характеристики
№ | Наименование параметра | Значение |
1 | Максимальный сварочный ток, А | 180 |
2 | Напряжение питающей сети, В | 220±10% |
3 | Частота питающей сети, Гц | 50±5% |
4 | Номинальная потребляемая мощность, кВт | 5,4 |
5 | Напряжение холостого хода, В | 78-10% |
6 | Режим работы при различных значениях сварочного тока к стандартному 10 минутному циклу (ПВ*) | См. таблицу на верхней панели устройства (Рис.1) |
7 | Максимальное напряжение на дуге в режиме сварки, В | 27,2 |
8 | Пределы регулирования сварочного тока, А | 10-180 |
9 | Диаметр сварочного электрода, мм | 2-5 |
10 | Масса, кг | 7,0 |
11 | Охлаждение | вентилятор |
12 | Срок службы, лет | 5 |
ПВ* - это процентное отношение времени горения дуги к стандартному 10 минутному циклу. В таблице на верхней панели значение ПВ соответствует обозначению Х%
Например: Х=60% означает, что 6 минут работы и обязательно 4 минуты перерыв при соответствующих значениях сварочного тока.
