1.1. Мини-дрель электрическая МЭД-1 МФ относится к бытовым изделиям и имеет многофункциональное назначение, которое зависит от применяемой насадки. Дрель может использоваться для сверления, заточки, полировки, шлифовки, отрезания, фрезерования и гравировки различных материалов.
1.2. Дрель предназначена для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от минус 15°С до плюс 35°С.
1.3. В качестве рабочего инструмента используются специальные насадки, входящие в комплект поставки.
1.4. Режим работы дрели повторно-кратковременный - 15/5 мин.
(15 мин. - работа, 5 мин. - пауза).
Технические характеристики
| № | Наименование показателей | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 170 |
| 2. | Напряжение питающей сети, В | 220+10% |
| 3. | Частота тока питающей сети. Гц | 50+5% |
| 4. | Максимальная частота вращения шпинделя на холостом ходу, об/мин | 35000+2000 |
| 5. | Минимальная частота вращения шпинделя на холостом ходу, об/мин | 0÷3000 |
| 6. | Максимальный диаметр цанги зажимной, мм | 3 |
| 7. | Максимальный диаметр сверления, мм
дерево, пластмасса | 3 |
| 8. | Тип электродвигателя | коллекторный |
| 9. | Режим работы (повторно-кратковременный) | 15/5 мин. |
| 10. | Класс дрели | II |
| 11. | Масса (без шнура питания, рабочего инструмента), не более, кг | 0,5 |
| 12. | Габаритные размеры (без шнура), не более, мм | 230х55х80 |

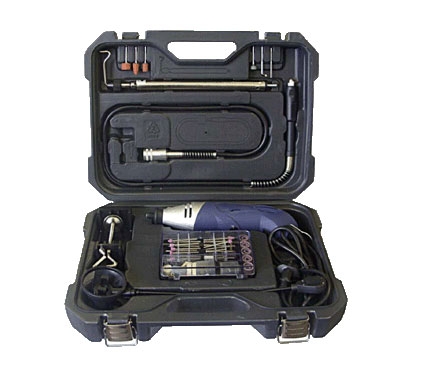

Комплект поставки
| № | Наименование | К. | Примечание |
| 1. | Мини-дрель электрическая МЭД-1 МФ | 1 |
|
| 2. | Гибкий вал | 1 |
|
| 3. | Фиксатор шпинделя гибкого вала |
|
|
| 4. | Струбцина для установки штатива | 1 |
|
| 5. | Штатив | 1 |
|
| 6. | Устройство световой подсветки | 1 |
|
| 7. | Ограничитель глубины | 1 |
|
| 8. | Комплект цанг - 4 шт.
(Ø1,5 мм, Ø2,3 мм, Ø3 мм - 2 шт.) | 1 | 1-на установлена на изделии,
2-я на гибком валу |
| 9. | Насадка шлифовальная с алмазным напылением | 5 |
|
| 10. | Насадка со шлифовальным камнем | 11 |
|
| 11. | Насадка - барабан под круговую шлифовальную шкурку | 2 | Под Ø6 мм и Ø12мм |
| 12. | Круговая шлифовальная шкурка: Øпос.6
Øпос.12 | 6
6 | По 1-ой установлены на насадке - барабане |
| 13. | Шлифовальная шкурка Ø20мм | 24 |
|
| 14. | Отрезной круг Ø20мм | 10 |
|
| 15. | Полировальный круг: Ø12мм
Ø21мм | 2
2 |
|
| 16. | Насадка для установки отрезных, полировальных кругов и шлиф. шкурок | 1 |
|
| 17. | Насадка-резец | 1 |
|
| 18. | Насадка-шарошка | 1 |
|
| 19. | Насадка полировальная | 1 |
|
| 20. | Насадка-щетка | 1 |
|
| 21. | Насадка кисточка | 1 |
|
| 22. | Насадка для сверления отв. под саморез | 1 |
|
| 23. | Набор сверл (3 шт.) | 1 | Ø1,5мм; Ø2,3мм; Ø3мм; |
| 24. | Шлифовальный брусок | 1 |
|
| 25. | Ключ | 1 |
|
| 26. | Адреса гарантийных мастерских | 1 |
|
| 27. | Руководство по эксплуатации | 1 |
|
| 28. | Индивидуальная упаковка - кейс | 1 |
|
