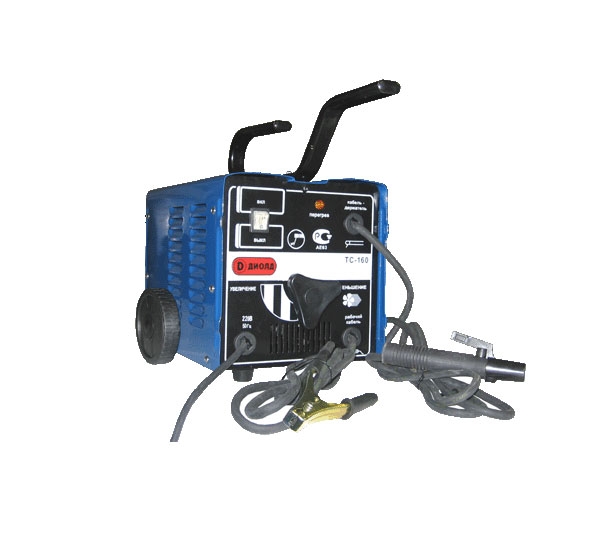

1.1. Электросварочный трансформатор типа ТС-160 относится к устройству электросварочныму бытового и аналогичного применения и предназначен для неразъемного соединения металлических частей с помощью электрической дуги, возникающей между электродом и свариваемым материалом.
1.2. Устройство предназначено для эксплуатации в районах умеренного климата, исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С.
Внимание! К работе с устройством допускаются только лица достигшие совершеннолетнего возраста, обученные приемам и методам работы с устройством.
Помните, что неумелое обращение с устройством и использование его не по назначению может привести к получению серьезных травм, создающих угрозу для жизни.
Комплект поставки
№ | Наименование | Количество | Примечание |
1. | Трансформатор ТС-160 | 1 | |
2 | Ручка | 1 | |
3 | Болты для крепления ручки | 2 | |
4 | Ножки передние с крепежем | 2 комплекта | Установлены на изделии |
5 | Колесо | 2 | |
6 | Ось колеса | 1 | |
7 | Накладки на колеса | 2 | |
8 | Кольца для фиксации колес на оси | 4 | 2 запасных |
9 | Щетка металлическая | 1 | |
10 | Маска с защитным стеклом и ручкой | 1 комплект | |
11 | Руководство по эксплуатации | 1 | |
12 | Упаковка | 1 | |
Технические характеристики
Наименование параметра | Значение |
Максимальный сварочный ток, А | 160 |
Напряжение питающей сети, В | 220±10% |
Частота питающей сети, Гц | 50±5% |
Номинальная потребляемая мощность, кВт | 2,4 |
Напряжение холостого хода, В | 48 |
Режим работы при различных значениях сварочного тока | См. таблицу на верхней панели устройства |
Продолжительность работы в режиме сварки при макс. сварочном токе, секунды | 75 |
Максимальное напряжение на дуге в режиме сварки, В | 24,4 |
Пределы регулирования сварочного тока, А | 55-160 |
Диаметр сварочного электрода, мм | 2-4 |
Масса, кг | 15 |
Охлаждение | вентилятор |
Габаритные размеры, мм, не более длина ширина высота | 560 330 450 |
Срок службы, лет | 6 |
