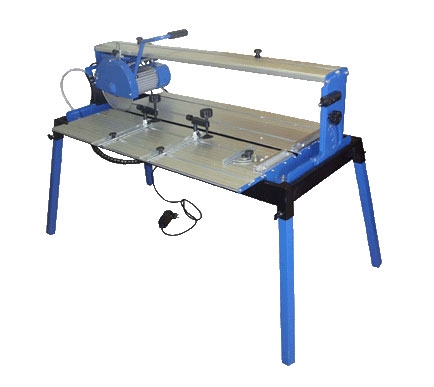

1.1. Станок для резки плитки СП-1,5-254 предназначен для прямой и наклонной резки плиток, сделанных из керамического и подобного материла и относится к изделиям бытового назначения.
1.2. В качестве рабочего инструмента используется алмазный отрезной диск с наружным диаметром 250 мм, посадочным диаметром 25,4 мм и шириной 2,4 мм.
1.3. Станок предназначен для эксплуатации в районах умеренного климата, исполнения У, при температуре окружающего воздуха от плюс 35°С до минус 15°С.
1.4. Режим работы станка повторно-кратковременный - 15/5мин. (15 мин. - работа, 5 мин. - пауза)
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1500 |
| 2. | Номинальная частота вращения шпинделя на холостом ходу, об/мин. | 2950 |
| 3. | Напряжение питающей сети, В | 220 + 10% |
| 4. | Частота питающей сети, Гц | 50 + 5% |
| 5. | Максимальная глубина прямой резки, мм | 60 |
| 6. | Максимальная глубина резки под углом, мм | 48 |
| 7. | Максимальная длина реза, мм | 920 |
| 8. | Угол наклона стола | 0 - 45° |
| 9. | Размер алмазного диска, мм | Æ250 х 25,4 х 2,4 |
| 10. | Тип двигателя | однофазный, асинхронный |
| 11. | Класс безопасности | 1 |
| 12. | Габаритные размеры станка мм, не более
длина х ширина х высота |
1600 х 760 х 1040 |
| 13. | Масса, кг, не более | 65 |
| 14. | Срок службы, лет, не менее | 5 |
Комплект поставки
| № | Наименование | К. | Примечание |
| 1. | Станок СП-1,5-254 с насосом | 1 |
|
| 2. | Алмазный диск | 1 | Установлен на изделии |
| 3. | Ванна | 1 |
|
| 4. | Заглушка | 1 |
|
| 5. | Рукоятка | 1 |
|
| 6. | Опора | 4 |
|
| 7. | Винт зажимной | 4 | Для крепления опор |
| 8. | Удлинитель рабочего стола | 1 |
|
| 9. | Кронштейн удлинителя рабочего стола | 2 |
|
| 10. | Комплект крепежа
(винт, шайба, шайба пружинная) | 8 | 6 - для крепления удл. стола
2 - для крепления кронштейна |
| 11. | Кронштейн | 1 |
|
| 12. | Винт специальный | 1 | Для крепления кронштейна |
| 13. | Гайка зажимная | 1 | ------------ |
| 14. | Зажим фиксатора длины реза | 2 |
|
| 15. | Фиксатор длины реза | 2 |
|
| 16. | Боковой упор в сборе | 1 |
|
| 17. | Горизонтальный зажим в сборе | 2 |
|
| 18. | Регулятор горизонтального зажима | 2 |
|
| 19. | Ключ гаечный S12 х S14 | 1 |
|
| 20. | Ключ гаечный S24 | 1 |
|
| 21. | Ключ торцевой шестигранный S4 | 1 |
|
| 22. | Руководство по эксплуатации | 1 |
|
| 23. | Адреса гарантийных мастерских | 1 |
|
| 24. | Упаковка | 1 |
|
