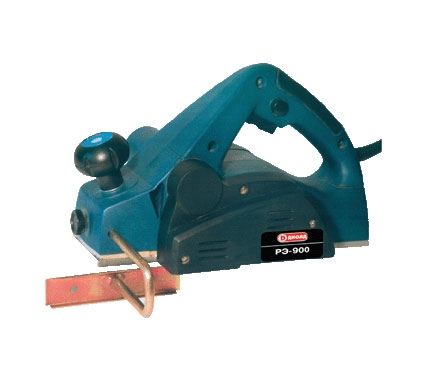

1.1. Рубанок ручной электрический бытового назначения РЭ-900 предназначен для строгания плоских поверхностей древесины, строгания кромки (фаски) и выборки четверти (фальца) при изготовлении элементов деревянных конструкций. Рабочим инструментом рубанка являются ножи.
1.2. Рубанок предназначен для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
-
Рубанок обеспечивает направленный выброс стружки и плавное регулирование глубины строгания.
-
Питание рубанка осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц с допустимыми отклонениями по напряжению ± 10%, по частоте ± 5%.
-
В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации рубанка, от соблюдения которых зависит надежная работа изделия. При эксплуатации рубанка необходимо бережно обращаться с ним, не подвергать ударам, перегрузкам, воздействию грязи и нефтепродуктов.
Комплект поставки
|
|
|
|
| № | Наименование | Кол-во | Примечание |
| 1. | Рубанок ручной электрический | 1 | |
| 2. | Линейка | 1 | |
| 3. | Пылесборник | 1 | |
| 4. | Ключ | 1 | |
| 5. | Нож | 2 | |
| 6. | Ремень | 1 | |
| 7. | Винт | 3 | |
| 8. | Кронштейн для установки глубины фальца | 1 | |
| 9. | Кронштейн крепления линейки | 1 | |
| 10. | Руководство по эксплуатации, экз. | 1 | |
| 11. | Упаковка | 1 | |
Технические характеристики
|
|
|
|
| № | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 900 |
| 2.
| Частота вращения рабочего шпинделя (фрезы) на холостом ходу, об/мин | 15000 |
| 3. | Глубина строгания за один проход, мм | 0¸3 с шагом 0,25 |
| 4. | Ширина строгания за один проход, мм | 82 |
| 5. | Глубина выборки фальца, мм | 0 ¸ 20 |
| 6. | Класс рубанка по ГОСТ 12.2.013.0-91 | II |
| 7. | Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
| 8. | Тип электродвигателя | однофазный, коллекторный с двойной изоляцией |
| 9. | Габаритные размеры, мм,
(без шнура питания), не более
длина, ширина, высота |
280, 165, 170 |
| 10 | Масса (без шнура питания), кг, не более | 3 |
