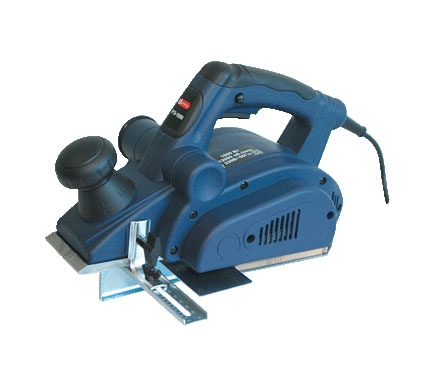

1.1. Рубанок ручной электрический бытового назначения РЭ-1000 предназначен для строгания плоских поверхностей древесины, строгания кромки (фаски) и выборки фальца до 6 мм максимум при изготовлении элементов деревянных конструкций. Рабочим инструментом рубанка являются ножи.
1.2. Рубанок предназначены для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
-
Рубанок обеспечивает:
-
Питание рубанка осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц с допустимыми отклонениями по напряжению ± 10%, по частоте ± 5%.
-
В настоящем руководстве изложены основные сведения и требования, необходимые для правильной эксплуатации рубанка, от соблюдения которых зависит надежная работа изделия. При эксплуатации рубанка необходимо бережно обращаться с ним, не подвергать ударам, перегрузкам, воздействию грязи и нефтепродуктов.
Комплект поставки
|
|
|
|
№ | Наименование | Кол-во | Примечание |
1. | Рубанок ручной электрический | 1 | |
2. | Линейка | 1 | |
3. | Пылесборник | 1 | |
4. | Ключ | 1 | |
5. | Нож | 2 | |
6. | Ремень | 1 | |
7. | Винт с ограничительной втулкой | 2 | |
8. | Спец. винт | 1 | |
9. | Гайка-барашек | 1 | |
10. | Кронштейн для установки глубины фальца | 1 | |
11. | Кронштейн крепления линейки | 1 | |
12. | Щетки | 2 | |
13. | Руководство по эксплуатации, экз. | 1 | |
14 | Упаковка | 1 | |
Технические характеристики
|
|
|
|
№ | Наименование параметра | Значение |
1. | Номинальная потребляемая мощность, Вт | 1000 |
2.
| Частота вращения рабочего шпинделя (фрезы) на холостом ходу, об/мин | 12000 |
3. | Глубина строгания за один проход, мм | 0¸3 с шагом 0,1 |
4. | Ширина строгания за один проход, мм | 82 |
5. | Глубина выборки фальца, мм | 0 ¸6 |
6. | Класс рубанка по ГОСТ 12.2.013.0-91 | II |
7. | Режим работы по ГОСТ 183-74 | S1 (продолжительный) |
8. | Тип электродвигателя | однофазный, коллекторный |
9. | Габаритные размеры, мм, (без шнура питания), не более длина, ширина, высота |
320, 180, 190 |
10. | Масса (без шнура питания), кг, не более | 3,8 |
