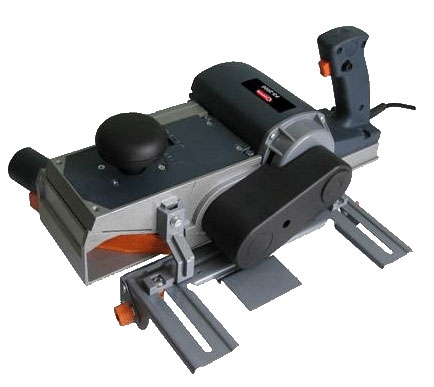

1.1. Рубанок ручной электрический бытового назначения РЭ-1800 предназначен для строгания плоских поверхностей древесины и строгания под углом 0 ° - 45 ° к опорной поверхности с применением упорной линейки, строгания кромки (фаски) и выборки четверти (фальца) при изготовлении элементов деревянных конструкций. Рабочим инструментом рубанка являются ножи.
1.2. Рубанок предназначен для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35 ° С до минус 15 ° С).
1.3. Рубанок обеспечивает направленный выброс стружки и плавное регулирование глубины строгания.
• Питание рубанка осуществляется от сети переменного тока напряжением 220 В ± 10% и частотой 50 Гц ± 5%.
Технические характеристики
№ | Наименование параметра | Значение для рубанка |
РЭ-1800 | |
1. | Номинальная потребляемая мощность, Вт | 1800 | 2000 |
2. | Частота вращения рабочего барабана на холостом ходу, об/мин | 15000 |
3. | Глубина строгания за один проход, мм | 0 ? 3 |
4. | Ширина строгания за один проход, мм | 100 |
5. | Глубина выборки фальца, мм | 0 ? 16 |
6. | Класс рубанка по ГОСТ 12.2.013.0-91 | II |
7. | Режим работы по ГОСТ 183-74 | S 1 (продолжительный) |
8. | Тип электродвигателя | коллекторный |
9. | Габаритные размеры, не более, мм, | 360, 190, 210 |
10 | Масса (без шнура питания), кг, не более | 5,7 |
Комплект поставки
№ | Наименование | Кол-во | Примечание |
1. | Рубанок ручной электрический | 1 | |
2. | Линейка упорная в сборе | 1 | |
3. | Гайка-барашек | 2 | Для установки линейки на кронштейны |
4. | Болт М6х20 | 2 |
5. | Шайба | 2 |
6. | Передний кронштейн крепления линейки | 1 | |
7. | Задний кронштейн крепления линейки | 1 | |
8. | Винт М6х25 | 2 | Для крепления кронштейнов |
9. | Шайба стопорная | 2 |
10. | Устройство для установки глубины фальца | 1 | Установлено |
11. | Патрубок | 1 | |
12. | Винт М4х12 для крепления патрубка | 2 | |
13. | Щетка | 2 | |
14. | Приспособление для доводки ножей | 1 | |
15. | Ключ | 1 | |
16. | Руководство по эксплуатации, экз. | 1 | |
17. | Упаковка | 1 | |
Комплект поставки для крепления рубанка в стационарное положение |
18. | Кожух защитный в сборе | 1 | |
19. | Винт М6х25 | 1 | Для крепления |
20. | Шайба | 1 | кожуха |
21. | Стойка передняя | 1 | |
22. | Винт М6х14 | 2 | Для крепления |
23. | Шайба | 2 | стойки передней |
24. | Стойка задняя в сборе с фиксатором выключателя | 1 | |
