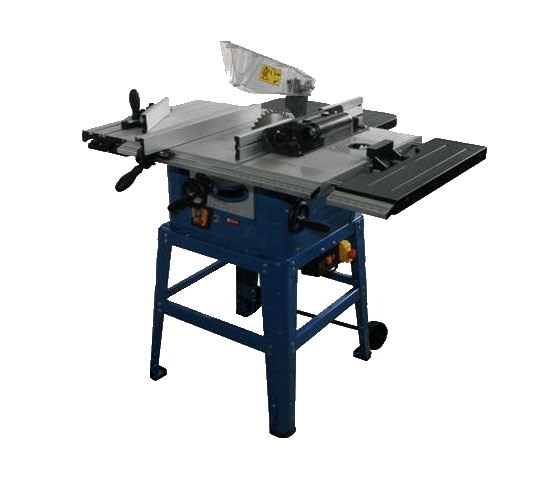

1.1. Станок ПС-1,5-255 П предназначен для продольного и поперечного распила мягких и твердых пород древесины, а при использовании специально предназначенных пильных дисков на станке можно производить распиловку ламинированных панелей, пластика, алюминиевого профиля и других подобных материалов. Станок относится к изделию общего назначения.
1.2. Станок предназначен для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35 ° С до минус 15 ° С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами номинальной частотой вращения не менее 6000 об/мин.
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1500 |
| 2. | Напряжение питающей сети, В | 220 ± 10% |
| 3. | Частота питающей сети, Гц | 50 ± 5% |
| 4. | Номинальная частота вращения шпинделя на холостом ходу, об/мин | 4500 |
| 5. | Размеры пильного диска, ( ? нар. х ? пос. х В)мм | 254 (255) х 30 х 2,8 |
| 6. | Максимальная глубина пиления: под углом 90 ° , мм под углом 45 ° , мм | 80 55 |
| 7. | Угол наклона шпинделя, град | 0 ? 45 |
| 8. | Тип электродвигателя | коллекторный |
| 9. | Класс станка | II |
| 10. | Габаритные размеры, мм, не более длина х ширина х высота | 1020 х 850 х 1080 |
| 11. | Масса, кг, не более | 42 |
Комплект поставки
| № | Наименование | Кол шт. | Поз. на рис. | Примечание |
| 1. | Станок | 1 | | |
| 2. | Пильный диск | 1 | 32 | Установлен |
| 3. | Каретка в сборе | 1 | 2 | |
| 4. | Угловая опора в сборе | 1 | 1 | |
| 5. | Удлинитель стола | 1 | 4 | |
| 6. | Боковой удлинитель стола | 1 | 6 | |
| 7. | Узел подключения | 1 | 23 | |
| 8. | Толкатель | 1 | 28 | |
| 9. | Фиксатор ширины распила | 1 | 10 | |
| 10. | Подставка | 1 | 12, 13, 14, 15, 16, 17, 18, 19, 20, | Комплектуется в разобранном виде |
| 11. | Комплект крепежа для подставки (винт М6х15, гайка, шайба, шайба пружинная – по 32 шт.) | 1 | | |
| 12. | Планка | 2 | 50 | |
| 13. | Винт | 2 | 55 | |
| 14. | Опора параллельная с крепежом | 1 | 11 | Крепеж: зажим – 2 шт винт М6х40 – 2 шт шайба – 2 шт |
| 15. | Зажим малый | 4 | 48, 61 | |
| 16. | Зажим большой | 4 | 45, 66 | |
| 17. | Направляющая | 2 | 46 | (короткая, длинная) |
| 18. | Винт | 1 | 56 | |
| 19. | Направляющая | 2 | 60 | |
| 20. | Корпус | 1 | 63 | |
| 21. | Переходник | 1 | 64 | |
| 22. | Втулка | 1 | 65 | |
| 23. | Кронштейн | 1 | 43 | |
| 24. | Ключ гаечный | 2 | | |
| 25. | Ключ шестигранный | 1 | | |
| 26. | Батарейки | 2 | | |
| 27. | Руководство по эксплуатации | 1 экз. | | |
| 28. | Упаковка | 1 | | |
