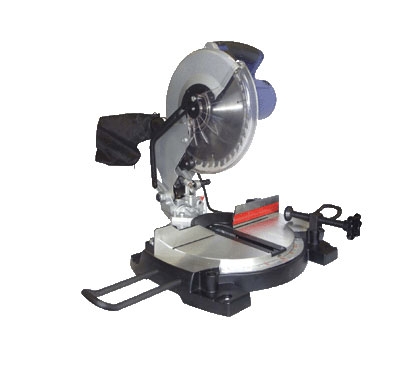

1.1. Пила торцовочная по дереву бытового назначения ПТД-1,5-254 предназначена для распила заготовок из мягких и твердых пород древесины под прямым, заданным косым углом до 45°, под наклоном от 0° до 45° влево и комбинированного распила, при котором распил происходит под косым и наклонным углами.
1.2. Пила предназначена для эксплуатации в районах умеренного климата (климатическое исполнение УХЛ, категория размещения 3.1 по ГОСТ 15150-69, при температуре окружающего воздуха от плюс 35°С до минус 15°С).
1.3. В качестве рабочего инструмента используются пильные диски с твердосплавными пластинами и номинальной частотой вращения не менее 6000 об/мин.
1.4. Режим работы пилы повторно-кратковременный - 15/5мин.
Комплект поставки
| № | Наименование | Кол. | Примечание |
| 1. | Пила ПТД-1,5-254 | 1 |
|
| 2. | Пильный диск | 1 | Установлен на изделии |
| 3. | Горизонтальный зажим | 1 |
|
| 4. | Удлинитель стола | 2 |
|
| 5. | Фиксатор удлинителя стола | 2 |
|
| 6. | Упор торцевой | 1 |
|
| 7. | Ножки | 4 |
|
| 8. | Ключ гаечный S13 | 1 |
|
| 9. | Ключ торцевой шестигранный S3 | 1 |
|
| 10. | Пылесборник | 1 |
|
| 11. | Щетка | 2 |
|
| 12. | Руководство по эксплуатации | 1 |
|
| 13. | Адреса гарантийных мастерских по ремонту | 1 |
|
| 14. | Упаковка | 1 |
|
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Номинальная потребляемая мощность, Вт | 1500 |
| 2. | Напряжение питающей сети, В | 220+10% |
| 3. | Частота тока, Гц | 50+5% |
| 4. | Номинальная частота вращения шпинделя на холостом ходу, об/мин | 4500 |
| 5. | Размеры пильного диска (Æнар. х Æпос. х В), мм | Æ254 х Æ30 х 2,8 |
| 6. | Регулировка угла скоса влево/вправо, град | 0 ¸ 45 |
| 7. | Регулировка угла наклона пильного диска влево, град | 0 ¸ 45 |
| 8. | Максимальная глубина пропила, мм | 75 |
| 9. | Максим. ширина отрезаемой части заготовки, мм | 130 |
| 10. | Тип электродвигателя | коллекторный |
| 11. | Режим работы (повторно-кратковременный) | 15/5мин. (15 мин. - работа, 5 мин. - пауза) |
| 12. | Класс пилы | II |
| 13. | Габаритные размеры, мм, не более
длина, ширина, высота | 420 х 440 х 320 |
| 14. | Масса, кг, не более | 12 |
Максимальные пильные возможности пилы
| № | Вид
распила | Углы
распила | max А х В
(высота х ширина), мм |
| 1. | Поперечный | 90° х 90° | 75 х 130 |
| 2. | С наклоном (левый) | 45° х 90° | 48 х 120 |
| 3. | Под углом (левый и правый) | 90° х 45° | 75 х 90 |
| 4. | Комбинированный | 45° х 45° | 48 х 85 |
